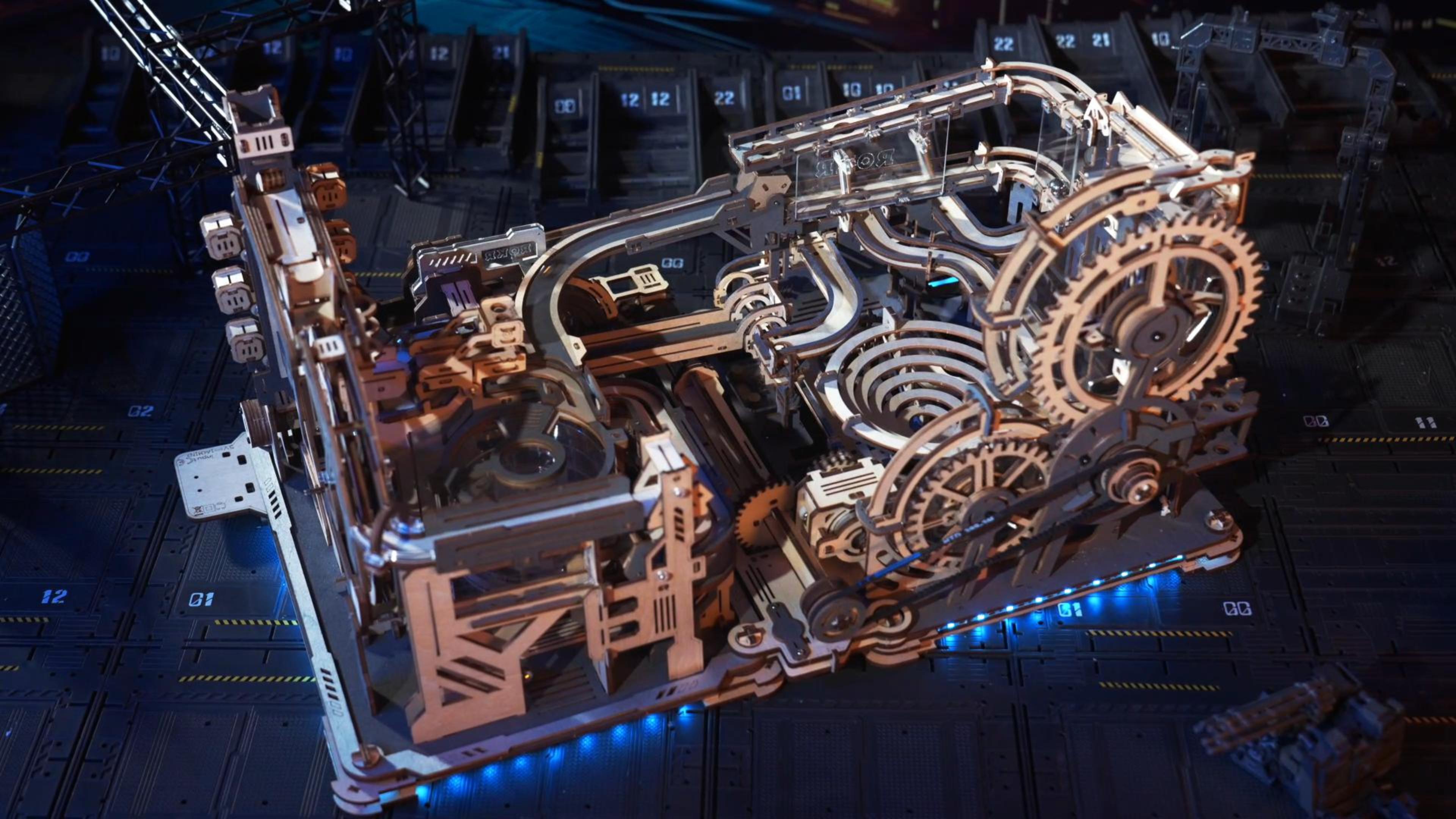

Dans cet article, nous allons examiner la vidéo de @MartinsAssemblyHaven pour voir comment il a amélioré le kit ROKR Marble Spaceport et Marble Night City avec un moteur à plus haut RPM et un contrôleur de vitesse. Nous passerons en revue les principaux éléments à prendre en compte, le processus étape par étape, ainsi que quelques conseils de sécurité à garder à l’esprit lors de cette modification.

En utilisant un moteur 12vt et un contrôleur de vitesse, vous obtiendrez des performances et des fonctionnalités améliorées pour votre ROKR Marble Run, pour une expérience plus dynamique à l’utilisation.

Éléments à prendre en compte avant la modification

Avant de commencer votre modification et d’acheter votre matériel, il y a plusieurs points à garder à l’esprit.

• Compatibilité : assurez-vous que le moteur 12vt et le contrôleur de vitesse que vous allez utiliser sont compatibles avec le set de marble run ROKR.​
• Exigences d’alimentation : vérifiez que votre alimentation respecte les exigences de tension et de courant du nouveau moteur.​
• Intégrité structurelle : évaluez votre modèle Marble Run pour voir s’il dispose de suffisamment d’espace pour votre nouveau moteur. Il doit également être capable de supporter le poids et le couple supplémentaires du moteur amélioré.​
• Votre marble run peut présenter un risque de dommage.

Outils dont vous pourriez avoir besoin

Avant de commencer, vous devez préparer les outils suivants afin que tout se déroule sans accroc.

• Moteur à plus haut RPM, comme un moteur 12vt.
• Contrôleur de vitesse
• Pack de batteries correspondant à la tension du moteur, par exemple 12vt
• Cire
• Fils
• Colle

Processus de modification et d’installation étape par étape

Suivez les étapes ci-dessous pour améliorer votre ROKR Marble Run.

Démontage et choix du moteur

Démontez soigneusement les composants du moteur de votre Marble Run.

Trouvez un moteur 12V DC à couple élevé qui s’insère dans l’espace prévu. Le ROKR Marble Run est livré avec un moteur de 70 RPM, donc choisir un nouveau moteur de 200 à 400 RPM vous offrira de meilleures performances.

Fabrication d’un nouveau boîtier moteur

Si le boîtier moteur fourni avec votre ROKR Marble Run n’est plus utilisable ou ne peut pas accueillir votre nouveau moteur, vous aurez besoin d’un nouveau boîtier afin que votre moteur ne bouge pas pendant l’utilisation.

Il existe de nombreuses façons de fabriquer un nouveau boîtier, mais la plus simple consiste à prendre un bloc de bois et à percer un trou de la taille de votre nouveau moteur. Vous pouvez aussi le peindre afin qu’il s’intègre bien à la palette de couleurs du ROKR Marble Run et percer des trous en dessous pour laisser passer les fils.

Renforcer l’entraînement par courroie

Retirez les engrenages de l’entraînement par courroie et appliquez généreusement de la cire dessus. Vous pouvez aussi utiliser un peu de vaseline pour améliorer encore le glissement. De cette façon, il y aura moins de frottement et les pièces ne chaufferont pas une fois le moteur à plus haut RPM installé. Une fois cela fait, remettez les pièces en place et passez à l’étape suivante. Si vous craignez que les pièces ne glissent et ne se détachent, vous pouvez coller la dernière pièce pour la sécuriser.

Installation du nouveau moteur

Ensuite, installez le petit engrenage sur l’axe du moteur. Conservez la petite pièce en plastique de l’ancien moteur, car vous en aurez besoin pour relier le moteur à l’engrenage. Si le trou est trop grand pour l’axe de votre engrenage, vous pouvez prendre un petit morceau de bois pour combler l’espace et le coller.

En attendant que la colle sèche, collez le couvercle de l’ancien moteur à l’emplacement prévu pour le boîtier moteur afin de lui donner davantage de stabilité. Ensuite, dénudez le fil fourni avec le contrôleur de vitesse et torsadez les extrémités. Faites passer les fils dans les trous que vous avez percés sous le boîtier moteur.

Si vous avez un fer à souder, vous pouvez souder les extrémités des fils aux bornes du moteur. Sinon, vous pouvez simplement les enrouler autour. Selon votre boîtier moteur, vous devrez peut-être séparer les fils sur une plus grande longueur afin de pouvoir d’abord enrouler les extrémités sur la borne du moteur avant d’insérer le moteur dans le boîtier. Une fois que tout est en ordre, vous pouvez fixer le moteur au boîtier avec de la colle.

Faites passer l’autre extrémité du câble par le trou à l’arrière de l’emplacement prévu pour le boîtier moteur, puis faites-le courir vers l’avant pour le connecter au contrôleur de vitesse. Connectez-le à une batterie 9V et installez le couvercle de la batterie.

Vérifiez que tout fonctionne correctement en actionnant l’interrupteur et en maintenant le boîtier moteur en place pour que les deux engrenages s’engrènent correctement.  Tournez la molette du contrôleur de vitesse vers la droite pour ajuster la vitesse de rotation.

Finitions

Si tout fonctionne correctement, vous pouvez maintenant insérer le contrôleur de vitesse sur le côté et l’interrupteur dans l’ouverture au-dessus. Cela permettra à l’ensemble d’avoir un aspect propre et soigné. Si vous utilisez une batterie, vous pouvez la dissimuler à l’arrière, sous la base en spirale. N’oubliez pas non plus de coller le boîtier moteur en place.

Ensuite, mettez-le en mode lent et cirez tous les engrenages des deux côtés avec un petit pinceau et de la vaseline pour un fonctionnement encore plus fluide.

Félicitations ! Vous avez maintenant amélioré votre ROKR Marble Run.

Derniers mots

Il y a quelques points à retenir concernant votre ROKR Marble Run modifié.

Tout d’abord, comme le moteur a un couple élevé, si quelque chose se bloque dans le kit, le kit s’arrêtera mais le moteur continuera de tourner. Par exemple, du côté du Space Port, il essaiera parfois de prendre deux billes à la fois, ce qui les bloquera. Cela entraînera une surchauffe si vous le laissez ainsi, alors assurez-vous de garder la main près de l’interrupteur pour pouvoir l’éteindre rapidement si cela se produit.

Cependant, si vous avez cette pièce supplémentaire du kit Space Port, elle se place tout en bas et l’empêche de prendre deux billes en même temps. Si vous n’avez pas cette pièce supplémentaire, vous pouvez simplement couper un petit morceau de bois et l’insérer.

Enfin, vous devrez coller un grand nombre de pièces susceptibles de se détacher ou de bouger puisque vous avez désormais un moteur plus puissant. Par exemple, les deux côtés de la spirale en plastique doivent être collés pour éviter qu’ils ne se détachent. Il en va de même pour l’engrenage tout à l’arrière. Veillez simplement à coller ces deux pièces rondes sur la pièce centrale. Ne collez pas autour de la pièce ronde elle-même, car cela l’empêcherait de tourner.

Vous devrez également coller les deux manchons de part et d’autre de la tige métallique afin qu’elle ne se sépare pas lorsque les billes se coincent. Globalement, il vous faudra simplement observer votre ROKR Marble Run pour voir quels endroits doivent être collés pour plus de sécurité et de sûreté.

Il ne vous reste plus qu’à profiter de votre ROKR Marble Run amélioré avec son moteur à plus haut RPM et son contrôleur de vitesse.
