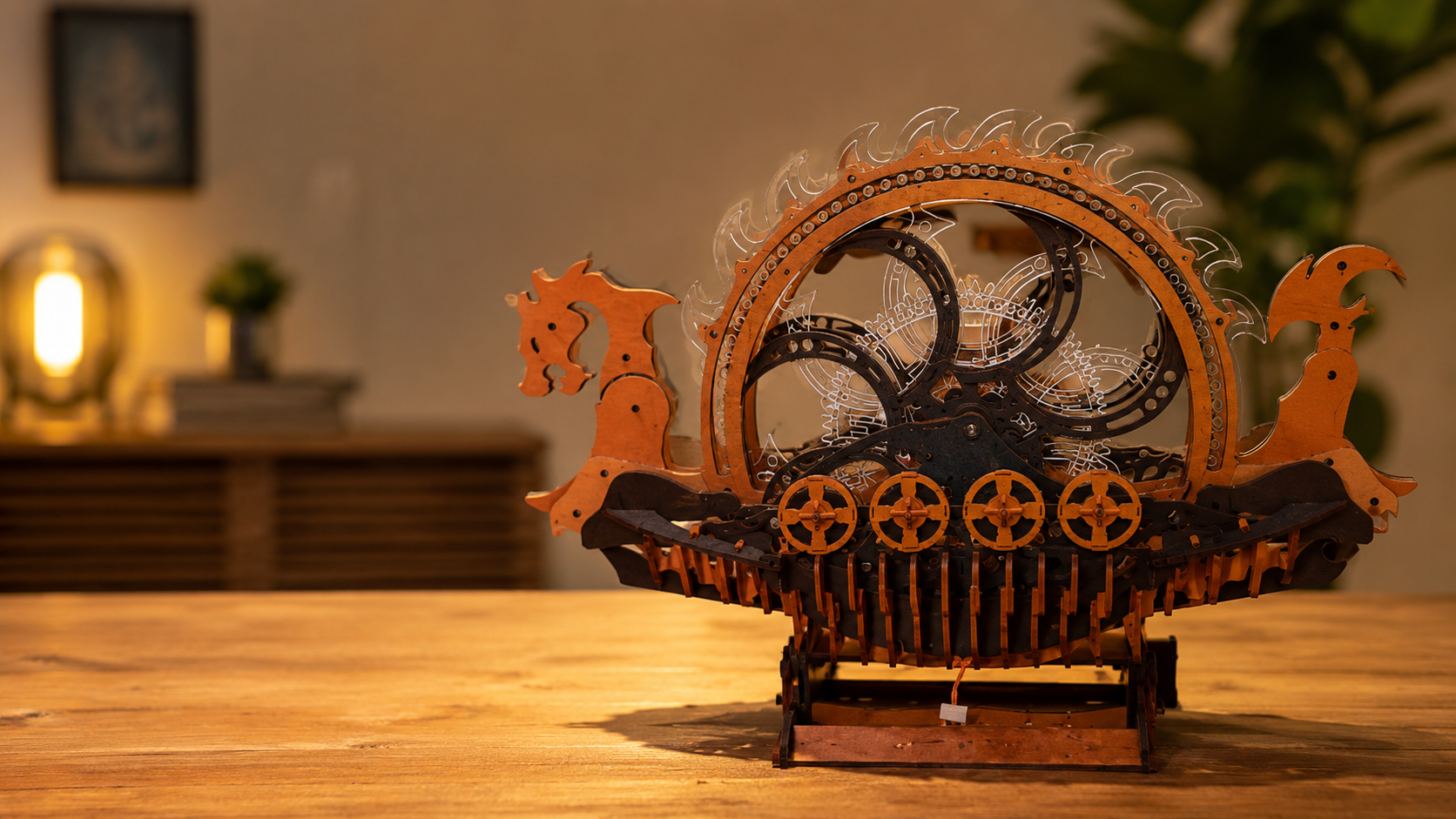

Le ROKR Viking Dragon Ship LK802 ressemble à un navire d’exposition, mais son assemblage est en réalité un voyage mécanique compact : une roue centrale éclairée, un câblage dissimulé, des roues latérales rotatives, des mécanismes de rame symétriques, des boucliers et douze rames mobiles.
Sept publications de montage de la communauté Robotime par TheToday couvrent presque tout le processus, de la première roue au test final sous tension. Ensemble, elles constituent un guide d’accompagnement utile pour les constructeurs qui veulent savoir quelles étapes se passent sans difficulté, quelles pièces nécessitent un alignement supplémentaire et où une erreur réelle peut faire gagner du temps à tout le monde.
Cette version comprend une sélection de photos issues des journaux de montage originaux de la communauté Robotime. Chaque photo de la communauté est créditée sous l’image et renvoie vers la publication où les lecteurs peuvent voir la séquence photo complète ainsi que toutes les notes de TheToday.
Ces publications peuvent-elles former un guide complet ?
Oui. Les liens couvrent les sept grandes étapes du manuel ainsi qu’une étape de correction importante. Le seul élément manquant est la publication distincte de déballage, qui n’est pas essentielle pour l’assemblage. Pour un blog de boutique, l’approche la plus efficace consiste à les combiner en un guide pratique organisé par étape de montage plutôt que de reprendre chaque détail du journal.
| Étape | Travail principal | Point de vigilance pour le constructeur |
|---|---|---|
| 1/7 | Roue centrale, lumières, premier assemblage en couches | Testez d’abord les lumières, fixez bien la bande lumineuse et maintenez fermement les couches pendant le vissage. |
| 2/7 | Tête de dragon, queue, corps, connexion de la roue, début de la zone moteur | Gardez les panneaux bien affleurants lorsque les vis traversent plusieurs couches fines. |
| 3/7 | Sections de coque et placement du moteur | Protégez la coque inachevée jusqu’à ce que la base de support soit construite. |
| 4-5/7 | Base, longues barres métalliques, roues latérales | Réalignez les trous de la coque au passage des tiges ; construisez les deux roues latérales en miroir. |
| X/7 and 6/7 | Mécanismes de rame, corrigés puis installés | Vérifiez que les pièces courbes du mécanisme sont orientées dans le bon sens avant l’assemblage final. |
| 7/7 | Câblage, interrupteur, port USB-C, rames finales | Appliquez de la cire sur chaque zone de contact des rames et testez les moteurs avant d’installer les rames. |
Avant de commencer
- Testez d’abord l’électronique Le montage source commence par un test des lumières et du mouvement des engrenages avant que la structure du navire ne se développe autour d’eux.
- Utilisez le petit outil d’aide en bois Le kit comprend un simple outil de poussée qui épargne vos doigts lors de l’insertion répétée de petits connecteurs.
- Appliquez de la cire sur les points de contact mobiles La roue, les engrenages, les mécanismes et les rames bénéficient tous d’un contact fluide aux endroits indiqués par le manuel.
- Prévoyez l’espace d’exposition à l’avance Ce modèle est décrit à plusieurs reprises comme plus grand que prévu, surtout une fois la base et les rames fixées.
Étape 1 : construire la roue centrale et les lumières
La première étape commence par le test de l’éclairage, puis passe à la grande roue centrale. La roue est assemblée en couches autour d’une pièce semblable à du verre, avec une bande lumineuse dissimulée à l’intérieur afin qu’elle puisse briller une fois le modèle mis sous tension.
Le constructeur à l’origine de cette source a trouvé cette section globalement assez simple, mais elle demande plus de force dans les mains qu’il n’y paraît au premier abord. L’essentiel est de maintenir les couches bien pressées les unes contre les autres tout en faisant passer les six vis à travers l’empilement. Si la bande lumineuse semble susceptible de bouger, ajoutez uniquement le soutien nécessaire pour la maintenir en place sans gêner la structure de la roue.
Consultez la publication originale de la communauté pour voir la séquence photo complète de l’éclairage de la roue ainsi que les remarques de TheToday sur le ruban adhésif, la colle, le cirage et la pression à exercer sur les vis.
Étape 2 : Ajouter le dragon et le noyau du moteur
La tête et la queue du dragon se construisent selon une séquence similaire et sont décrites comme des sous-ensembles faciles et gratifiants. La tête, la queue, le corps et la roue assemblée précédemment sont ensuite réunis, et le navire commence alors à révéler toute sa longueur.
C’est aussi à ce stade que l’assemblage commence à sembler imposant. La principale précaution concerne le contrôle des vis : lorsque les vis traversent plusieurs fines couches de bois, maintenez les planches bien affleurantes et gardez le tournevis bien en place afin qu’il ne glisse pas et ne dévie pas la vis de sa trajectoire.
Lisez la publication originale de l’étape 2 pour voir les photos de construction de la tête du dragon, de la queue du dragon, du corps et de la première zone du moteur.
Étape 3 : Installer les sections de coque
La coque est ajoutée après le corps du dragon, ce qui diffère des kits de navire plus traditionnels où la coque vient souvent en premier. L’assemblage utilise deux sections de coque similaires, l’une vers l’avant et l’autre vers l’arrière, la section du moteur se trouvant au centre.
Cette étape n’est pas particulièrement longue, mais le navire inachevé demande ensuite de l’attention. Avant l’installation de la base, évitez de laisser un côté de la coque supporter le poids du modèle trop longtemps. Un support temporaire souple est plus judicieux que de laisser des pièces courbées délicates sous pression.
Rendez-vous sur la publication communautaire de l’étape 3 pour voir toute la progression de la coque, y compris les sections avant et arrière.
Étape 4 : Construire la base et verrouiller le navire en place
La base de support est grande pour une bonne raison : elle soutient le navire, dissimule une grande partie du système mécanique installé plus tard et donne au modèle fini sa position de présentation. Une fois la base prête, le navire n’est pas simplement posé dessus. De longues barres métalliques passent à travers les trous de la coque et les extrémités de la base, puis de petites fixations transparentes les maintiennent en place.
C’est l’un des premiers vrais contrôles d’alignement. Si la tige métallique refuse de passer proprement, ne forcez pas. Le monteur à l’origine de la source a compris que les pièces de la coque devaient être réalignées au fur et à mesure du passage des tiges. Travaillez lentement d’un trou à l’autre et laissez la tige vous indiquer quelle section nécessite une légère correction.
La publication originale de l’étape 4-5 est le meilleur endroit pour examiner dans l’ordre la base, les tiges, les fixations transparentes et la séquence d’alignement.
Étape 5 : Construisez les roues latérales
Les roues latérales sont les pièces sombres en spirale qui transmettront plus tard le mouvement au système de rame. Construisez-en deux, orientées dans des sens opposés. Leur forme est visuellement spectaculaire, mais la leçon d’assemblage utile est très pratique : lorsque de petites pièces rondes en bois continuent de tomber pendant que vous vissez à travers le disque transparent, maintenez le disque transparent à la verticale.
Ce petit changement transforme un exercice d’équilibre frustrant en une étape de montage plus propre. Il aide aussi à préserver votre bonne humeur, ce qui compte plus que les monteurs ne l’admettent lorsqu’un kit mécanique exige de la patience.
Utilisez la publication originale de l’étape 4-5 si vous voulez comparer les deux roues latérales en miroir avant de les installer.
Étape 6 : Assemblez les mécanismes de rame avec soin
Il s’agit de la correction la plus importante de toute la série de la communauté. Le monteur à l’origine de la source a d’abord assemblé le mécanisme de rame de manière incorrecte, puis a renommé cette publication en mise à jour X/7 parce que le mécanisme a dû être démonté et reconstruit. L’erreur concernait l’orientation des pièces courbes les plus longues et le montage des vis.
La bonne nouvelle, c’est que le kit offre une aide d’alignement ingénieuse : les trous présents dans l’une des planches de pièces aident à guider l’assemblage du mécanisme. Conservez cette planche jusqu’à ce que vous soyez certain que les deux mécanismes en miroir sont corrects. Avant de les installer dans la coque, comparez les deux côtés, vérifiez le sens des éléments courbes et déplacez doucement la tringlerie à la main.
Étape 7 : installer les mécanismes, les roues et les boucliers
Une fois les mécanismes correctement remontés, ils s’insèrent dans la coque. Ils sont mobiles, attendez-vous donc à les faire glisser ou à les décaler légèrement vers l’avant ou vers l’arrière jusqu’à ce qu’ils s’alignent avec les pièces noires et l’engrenage de la roue latérale.
Après cela, les roues latérales sont fixées à l’aide de petites pièces circulaires, et les boucliers sont ajoutés de chaque côté. Les boucliers complètent l’apparence viking, mais ils rendent aussi l’accès ultérieur plus étroit ; il vaut donc la peine de vérifier le mouvement du mécanisme avant que les côtés ne paraissent visuellement terminés.
Ouvrez le post de la communauté 6/7 pour voir la séquence d’installation corrigée, y compris les roues latérales, les boucliers et les vérifications du mécanisme mobile.
Étape 8 : câbler la base et ajouter les rames
La dernière étape consiste à placer le moteur, le câblage, la prise, le port USB-C et l’interrupteur marche/arrêt à l’intérieur de la base. Le monteur à l’origine de ce contenu a apprécié l’interrupteur, car il permet de laisser le navire terminé branché sans que les lumières restent allumées en continu.
Les rames sont les dernières pièces majeures. Il y en a douze au total, six de chaque côté, et chacune est composée de quatre pièces. Cirez les zones en contact avec la structure mobile, puis faites passer chaque rame par l’ouverture du bouclier et dans le plus petit trou du mécanisme. Une fois installées, le navire peut être mis sous tension afin que les roues s’illuminent et tournent pendant que les rames rament.
Un détail de rangement ingénieux : les rames peuvent être retirées et stockées le long des deux côtés de la base, ce qui aide lors du déplacement du modèle ou pour réduire son encombrement.
La publication finale de la communauté montre le cheminement du câblage, la configuration de l’interrupteur, l’installation des rames, le rangement amovible des rames et le navire mobile terminé.
Liste de vérification rapide en cas de problème
- Les couches de la roue semblent difficiles à fermer Revérifiez l’ordre des couches, maintenez l’ensemble bien comprimé et vissez lentement.
- Les tiges métalliques ne passent pas à travers la coque Arrêtez-vous et réalignez les sections de la coque au lieu de forcer la tige.
- Les vis des roues latérales semblent délicates à manipuler Tenez la pièce de roue transparente à la verticale afin que les petites pièces rondes restent plus faciles à contrôler.
- Le mouvement du mécanisme semble incorrect Comparez les deux mécanismes en miroir avant l’installation et vérifiez l’orientation de la pièce incurvée.
- Les rames frottent ou hésitent Appliquez de la cire sur les zones de contact et vérifiez que chaque rame passe proprement à travers l’ouverture du bouclier et le trou du mécanisme.
FAQ
Le Viking Dragon Ship est-il difficile à construire ?
Le montage d’origine décrit la structure initiale comme plus facile que prévu, mais les mécanismes, les tiges, les roues latérales et les rames demandent de la patience. Considérez-le comme un modèle mécanique de difficulté moyenne avec quelques étapes exigeant beaucoup d’alignement.
Le Viking Dragon Ship a-t-il du son ?
Aucun son n’a été confirmé dans les publications d’origine ni dans le contexte officiel du produit. Les fonctionnalités confirmées sont les lumières, les roues rotatives et les rames qui rament lorsqu’il est alimenté.
Que dois-je faire si un mécanisme est incorrect ?
Faites une pause avant d’ajouter d’autres pièces autour. Si le mécanisme est déjà assemblé à l’envers, démontez-le soigneusement, reconstruisez-le en utilisant les trous d’alignement de la planche de pièces, puis testez le mouvement avant de le réinstaller.
Où puis-je obtenir de l’aide pour des pièces cassées ?
Si une pièce se casse ou qu’un élément du mécanisme devient inutilisable, utilisez la page d’assistance ROKR pour le remplacement de pièces plutôt que de forcer un système mobile endommagé.
Réflexions finales
Ces sept publications de la communauté peuvent tout à fait devenir un guide d’assemblage complet. Leur valeur ne tient pas seulement au fait qu’elles montrent l’ordre du montage, mais aussi au fait qu’elles saisissent les petites réalités qu’un manuel ne peut pas toujours souligner : la pression nécessaire sur les vis, le moment où une tige révèle un mauvais alignement, pourquoi les mécanismes en miroir méritent un second regard, et à quel point les rames sont plus faciles à installer lorsqu’elles sont cirées avant le montage.
Pour les constructeurs qui apprécient les modèles mécaniques mobiles et les maquettes en bois prêtes à exposer, le Viking Dragon Ship offre une finition mémorable : une roue éclairée, des mécanismes latéraux rotatifs et un long profil viking qui mérite sa place sur l’étagère.
