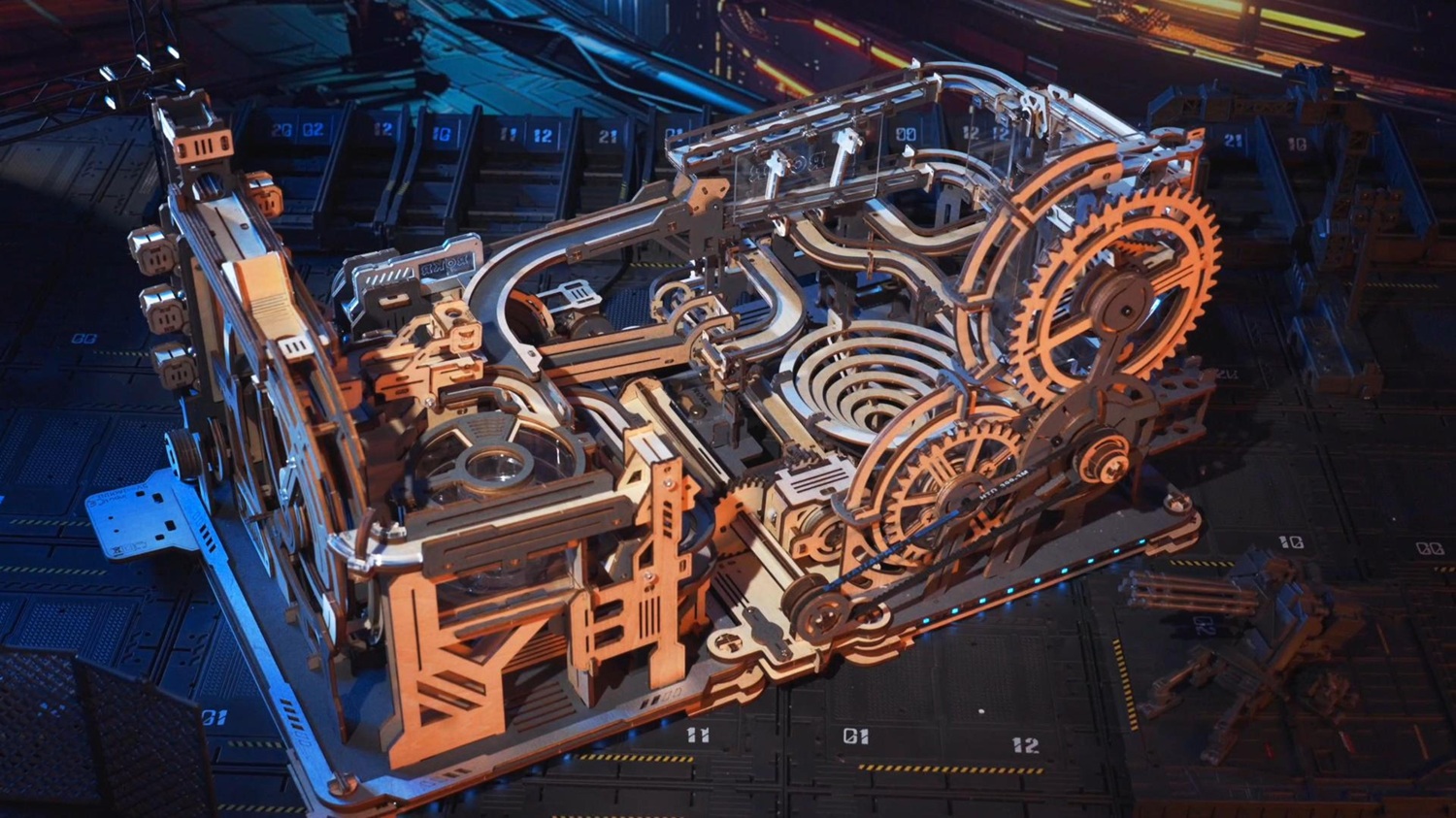

Nous savons tous à quel point les ROKR Marble Night City et Marble Spaceport sont époustouflants, avec leur action cinétique ininterrompue et leurs démonstrations saisissantes de vitesse et de génie mécanique. Il est tout simplement impossible de ne pas les refaire fonctionner encore et encore.

Imaginez maintenant relier ces deux chefs-d’œuvre cinétiques pour deux fois plus de sensations, deux fois plus de plaisir et deux fois plus de satisfaction. Le niveau de génialité serait absolument épique.

ROKR a entendu vos demandes et présente désormais le Marble Run Link Pack, un mécanisme de connexion spécial qui combine le Night City et le Spaceport en un seul phénomène géant de circuit à billes.

Construisons notre méga-circuit à billes !

Ce dont vous aurez besoin :

L’utilisation du Link Pack est simple, car le kit contient tous les outils nécessaires pour l’assembler et le connecter.

• ROKR Marble Night City (LGA01)
• ROKR Marble Spaceport (LGC01)
• ROKR Marble Run Link Pack (LG01)
• Outils d’assemblage (inclus dans chaque kit)
• Surface de travail plane et stable
• Patience et attention aux détails

Guide d’assemblage étape par étape

Rappels importants avant de commencer : Manipulez toutes les pièces avec précaution et ne les vissez pas trop fort au point de les courber ou de les déformer. Utilisez un outil pour démonter ou manipuler les petites pièces afin d’éviter de les endommager. Ne les forcez pas à se mettre en place si elles ne s’emboîtent pas. L’application de cire aidera à lubrifier les pièces mobiles.

Étape 1 : Assembler chaque modèle de circuit à billes

Le Marble Night City et le Spaceport doivent tous deux être entièrement assemblés avant que vous puissiez les relier ensemble. Suivez les manuels d’instructions fournis dans chaque kit et assurez-vous que tous leurs composants sont bien fixés et fonctionnent correctement. Vous ne pourrez pas intégrer ces circuits à billes s’ils ne sont pas correctement montés.

Étape 2 : Préparer les composants du Link Pack et positionner les modèles

Déballez le ROKR Marble Run Link Pack (LG01) et organisez ses composants. Toutes les pièces nécessaires sont incluses, alors familiarisez-vous avec le manuel d’instructions.

Étape 3: Construire l’arbre de transmission

Les petits écrous se fixent à droite et les grands écrous à gauche du link pack. Collez le ruban plastique sur l’arbre avec le côté adhésif orienté vers l’extérieur ; cela garantira que les pièces glissent facilement. N’oubliez pas d’insérer les anneaux métalliques dans les pièces en bois prévues à cet effet.

Étape 4 : Le moteur et l’interrupteur

Vous utiliserez le moteur du Spaceport pour l’ensemble de la structure ; retirez-le donc soigneusement du circuit à billes. Utilisez une pince à épiler pour débrancher délicatement le fil, puis dévissez-le par le dessous pour le séparer de la structure et du cadre.

Remontez le moteur en utilisant la base en bois du link pack avec l’ancien cadre et le capot. Cirez les engrenages si nécessaire.

Fixez maintenant la petite carte de commande noire sur le support à fente en bois fourni dans le link pack.

Étape 5 : Les cadres des bandes LED

Assemblez le cadre et collez fermement la bande lumineuse LED tout autour, en retirant au fur et à mesure la protection adhésive. Fixez les crochets en bois pour maintenir la bande et renforcez le cadre avec les pièces prévues.

Répétez le processus avec un autre cadre. Les fils doivent se faire face lorsque vous les fixez.

Étape 6 : Construction de la superstructure

Pour préparer les circuits à billes à être reliés, les pieds de support des deux modèles devront être retirés. Ces pièces peuvent être conservées et remises en place si vous décidez de les séparer à nouveau.

Placez le Spaceport sur le cadre de droite et fixez-le avec les goupilles. Retirez délicatement la manivelle et remplacez-la par les engrenages du link pack.

Prenez maintenant le Night City et placez-le sur le cadre de gauche, en les fixant solidement en place avec les goupilles.

La longue pièce avec le moteur que vous avez assemblée plus tôt va au milieu des cadres. Vissez la pièce pour la fixer.

Étape 7 : Le répartiteur d’alimentation du Link Pack

Le link pack est livré avec un moteur câblé qui aidera à distribuer l’alimentation. Retirez délicatement l’interrupteur pour le préparer à l’assemblage. Basculez la superstructure sur le côté et raccordez les fils de chacun des circuits à billes. Une fois cela fait, reliez le long fil à la source d’alimentation et faites glisser l’interrupteur argenté le long du cadre à travers la fente. Recouvrez-le avec la pièce grise, qui devient alors votre bouton marche/arrêt. Vous pouvez maintenant visser la carte de circuit sous le cadre, puis la recouvrir.

Étape 8 : Connecter et tester la structure

Fixez l’ensemble d’engrenages au milieu et raccordez-le avec les courroies. Chaque courroie passe de chaque côté, là où se trouvaient les manivelles. Assurez-vous qu’elles sont bien ajustées.

Assemblez les pistes supplémentaires et fixez-les aux emplacements appropriés. Pour tester, faites rouler manuellement une bille sur les pistes connectées. Le parcours doit être fluide et ne présenter aucune obstruction.

Étape 9 : Brancher, tester et ajuster si nécessaire

Branchez le câble USB et appuyez sur le bouton. Une pression simple doit faire tourner les engrenages et permettre aux billes de circuler. Un appui long arrêtera le mouvement des billes.

Des ajustements devront être effectués si les billes se coincent. Vérifiez vos courroies, vos engrenages ou l’alignement si cela se produit.

Félicitations ! Vous avez maintenant créé votre super-parcours de circuit à billes. Profitez-en et montrez fièrement le fruit de votre travail !
